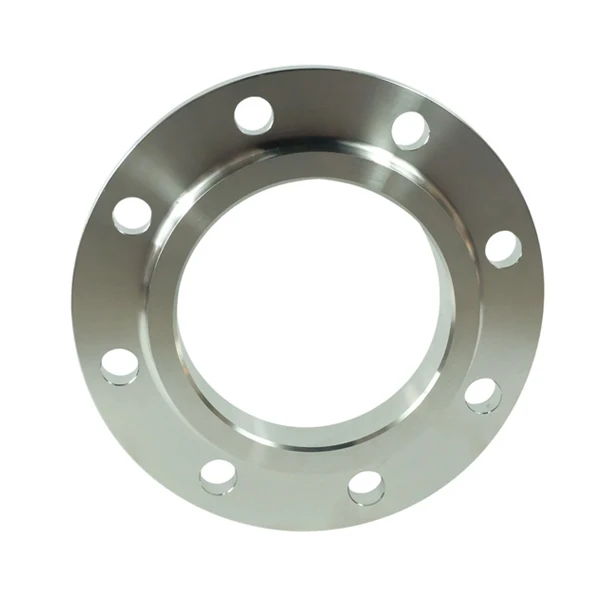

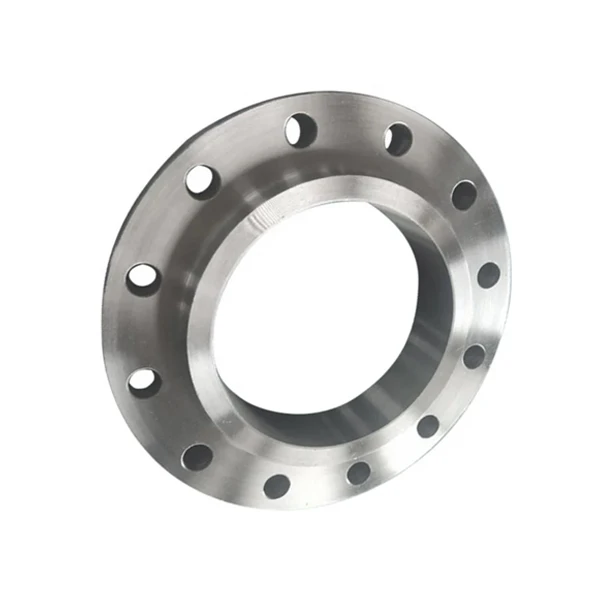

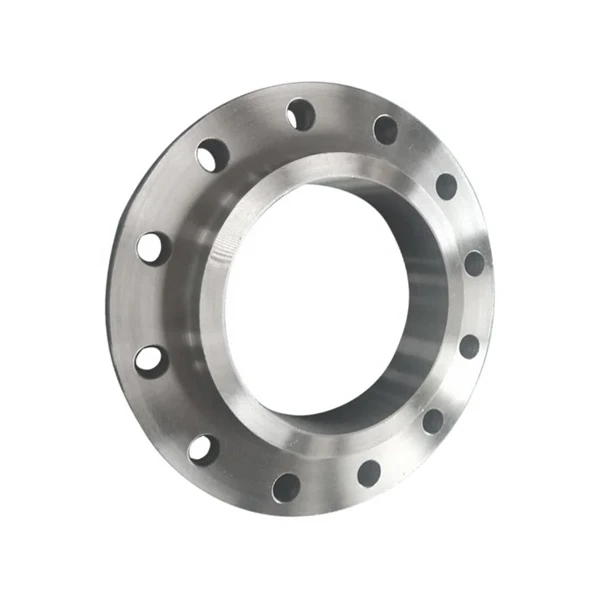

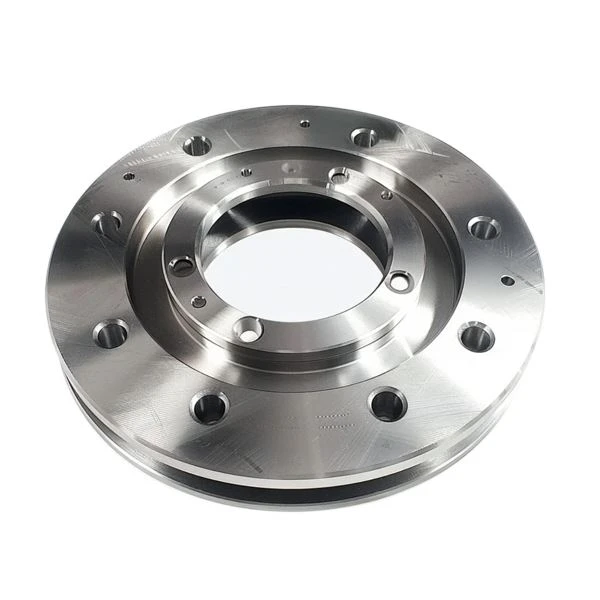

DA 1092-1 Flange
Emne: EN 1092-1 flange
Specifikationer: Type01,05,11,12,21,34
Materiale: Gr1, Gr2, Gr7, Gr12
Standard: ASME B381, HG/T20592-2009
Trykklasser: N6 PN10 PN16 PN25 PN40 PN63 PN100 PN160
Produkt introduktion
Om denne vare:
EN 1092-1-flangen Type 01 er også kendt som pladesvejseflangen, stålringflangen eller S/O-pladeflangen. Det er en løs type flange, som minder meget om en slip-on flange, men uden nav. Type 01 pladeflangen kan glide på røret før svejsning. To filetsvejsninger, en indvendig og en ekstern, skal påføres for at forbinde røret og flangen. De kan leveres med flad flade (FF) eller hævet flade (RF) afhængigt af kundens krav. I henhold til EN 1092-1 fås Type 01 pladeflanger i 8 trykklasser: PN 2,5, PN 6, PN 10, PN 16, PN 25, PN40, PN 63 og PN 100. Dimensionerne og masserne for tilsvarende flanger er angivet i tabellerne nedenfor. Alle mål er i mm og masse/vægt er i kg.
DA 1092-1 Type 01 pladeflanger kan være lavet af smedegods eller flade produkter (plader). De kan bearbejdes af valsede eller smedede stænger og smedet sektionsstål. For store størrelser kan de bøjes og elektrisk svejses af stænger, sektionsstål eller bånd. Flangen kan fremstilles af et bredt spektrum af materialekvaliteter, der dækker kulstofstål, lavlegeret stål, rustfrit stål og andre højlegerede stål.
Dimensioner og vægte for EN 1092-1 flange Type 01 PN2.5
Teknisk tegning & generel introduktion
Bemærk
Tegningen af EN 1092-1 flange Type 01 flange med hævet flade. D: udvendig diameter; K: diameter af boltcirkel; R: diameter af hævet flade; n: antal bolte; d: diameter af bolthul; Vægt: vægt eller masse af Type 01-pladeflangen; C: tykkelse af flange; f: Højde af hævet ansigt.
specifikationer
DN15~DN600: Φ21,3~Φ1219,2mm
|
NPS |
DN |
OD (mm) |
|
1/2" |
15 |
21.3 |
|
3/4" |
20 |
26.7 |
|
1" |
25 |
33.4 |
|
1-1/4" |
32 |
42.2 |
|
1-1/2" |
40 |
48.3 |
|
2" |
50 |
60.3 |
|
2-1/2" |
65 |
73 |
|
3" |
80 |
88.9 |
|
3-1/2" |
90 |
101.6 |
|
4" |
100 |
114.3 |
|
5" |
125 |
141.3 |
|
6" |
150 |
168.3 |
|
8" |
200 |
219.1 |
|
10" |
250 |
273 |
|
12" |
300 |
323.8 |
|
14" |
350 |
355.6 |
|
16" |
400 |
406.4 |
|
18" |
450 |
457.2 |
|
20" |
500 |
508 |
|
22" |
550 |
558.8 |
|
24" |
600 |
609.6 |
|
26" |
650 |
660.4 |
|
28" |
700 |
711.2 |
|
30" |
750 |
762 |
|
32" |
800 |
812.8 |
|
34" |
850 |
863.6 |
|
36" |
900 |
914.4 |
|
38" |
950 |
965.2 |
|
40" |
1000 |
1016 |
|
42" |
1050 |
1066.8 |
|
44" |
1100 |
1117.6 |
|
46" |
1150 |
1168.4 |
|
48" |
1200 |
1219.2 |
